实验二  压缩试验

一、实验目的

1、观察低碳钢和铸铁在压缩过程中的各种现象；

2、测定低碳钢材料的压缩屈服强度R_eL和铸铁的抗压强度R_m；

3、绘制低碳钢和铸铁在压缩过程中的应力应变曲线图；

4、掌握万能材料试验机的工作原理及使用方法。



二、实验仪器、设备



   电子万能试验机                游标卡尺



三、试样

1．材料类型

低碳钢：塑性材料的典型代表

灰铸铁：脆性材料的典型代表

 2．标准试样

   压缩试样常用圆柱形和正方柱形。本实验取圆柱形。为了既防止试样失稳，又使试样中段为均匀单向压缩，长度一般为

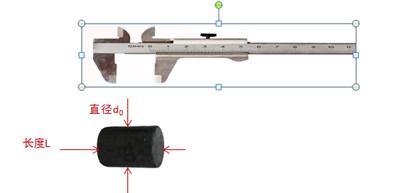

四、试样直径测量

对于压缩试样，在试样的中间截面处相互垂直的方向各量取一次直径，取其算术平均值作为被测压缩试样的原始直径。高度截面也是在相互垂直的方向各量取一次，取平均值作为试件高度。



五、实验原理

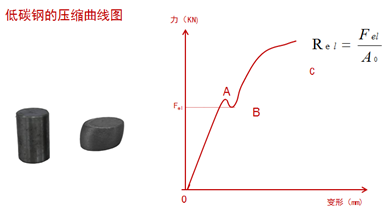

（1） 低碳钢压缩

低碳钢压缩也有屈服阶段，当载荷超过屈服值以后，由于低碳钢是塑性材料，继续加载也不会出现明显破坏，只会越压越扁，同时试样的横截面面积也越来越大，这就使得低碳钢试样的抗压强度无法测定。由于试样两端面受到摩擦力的影响，不可能象其中间部分那样自由地发生横向变形，因此试样变形后逐渐被压成鼓形，如果再继续加载，试样则由鼓形再变成象棋形状甚至饼形。

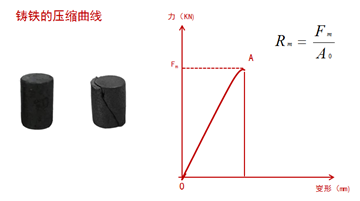

（2）铸铁压缩

铸铁压缩图与铸铁拉伸图相似，不过其抗压强度要比其抗拉强度大得多。试样破坏时断裂面大约和试样轴线成45°，说明破坏主要是由切应力引起的



六、操作规程及注意事项

1、 依此打开计算机、打印机和试验机，预热10分钟；

2、 调整限位开关到合适位置；

3、 运行试验软件，设置试验机参数；

4、 调整横梁移动到合适位置，装夹好试件；

5、 将试验机力传感器、位移传感器示值清零；

6、 在软件中设置试验方案，试验参数；

7、 进行实验，试验过程中，除停止键和急停开关外，不要按控制盒上的其他按键，操作人员不能远离试验机；

9、 试验结束后，取下试件；

10、处理实验结果，打印出实验报告，退出试验软件；

11、依次关闭计算机、打印机、试验机，关闭所有电源，仪器设备复原；

12、关机后，如需再次开机，须等待1分钟以上；

13、任何时候都不能带电插拔电源线和信号线；

14、不得在计算机内安装其他应用软件，以免影响试验机应用软件正常运行

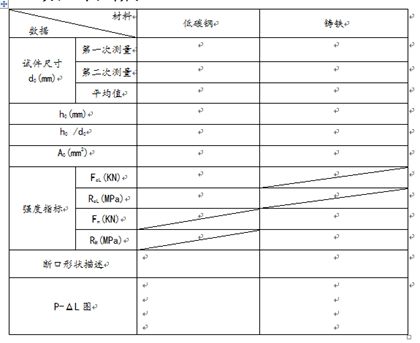

七、 实验记录和计算表
